MRH-K2C系列伺服环链葫芦



产品概述Product description

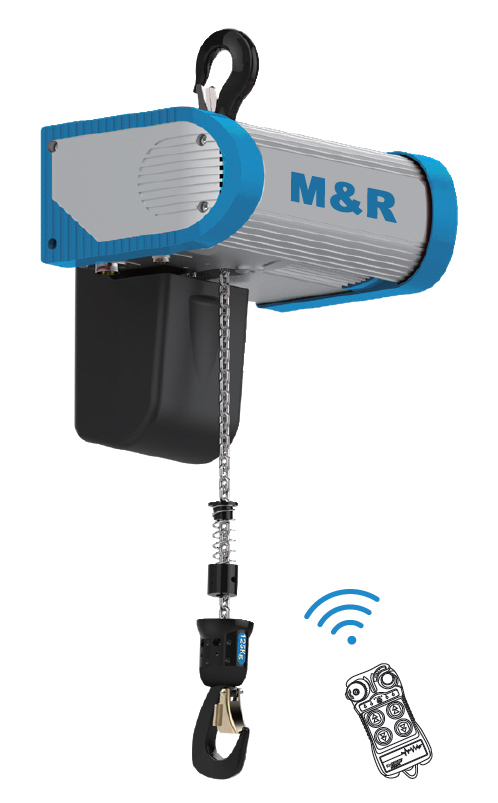

迈德锐MRH-K2C系列伺服环链葫芦，超低净空设计，体积小巧，自重轻。采用伺服驱动控制和特制伺服电机，能充分发挥葫芦的起重特性。电子摩擦离合器设计，通过特殊算法，具有启动平稳、无振动、无冲击、免维护的特点，能最大限度发挥齿轮箱及整机的使用寿命。起升、下降速度范围宽，精度高，最低可达0.05m/min，最高可达27m/min（纸于10%额定载荷），保护功能全，响应速度快，设备安全可靠，控制接口丰富，便于各种外设控制，特别适合于高精度装配的工作站使用。



产品特点 Productfeatures

• 超净空设计，体积小巧，自重轻；
• 特制伺服电机，操作性能平稳；
• 物随心动，起升、下降速度范围宽，精准对位，灵活选择；
• 静音，平稳无振动，精确对位精度高；
• 电子离合器设计，整机使用寿命长，免维护；
• 接口丰富，灵活配置，可适配多种控制接口信号；
• 内置遥控模块，控制电动小跑车和大车的运行。



产品规格尺寸
Product specifications and dimensions



型号 项目名称	MRH-K2C012	MRH-K2C025	MRH-K2C050	MRH-K2C100	MRH-K2C200
最大载荷(Kg)	125	250	500	1000	2000（双  链）
提升速度(m/分)	0-12	0-10	0-8	0-8	0-4
额定功率(KW)	0.45	0.45	0.75	1. 5	1. 5
垂直最大行程(m)	4
控制模式	线控按钮/遥控按钮
自重(Kg)	26	26	28	32	35
电源	标配380V（可选配220V）
机构工作级别	M5	M5	M5	M4	M3
工作温度(℃)	-10℃~55℃

注：以上参数为标配，特殊需求详询公司




型号	A	B	C	D	E	F
MRH--K2B012	317	360	170	140	296	h＜420
MRH-K2B025	317	360	170	140	296	h＜420
MRH-K2B050	332	408	193	156	330	h＜440
MRH-K2B100	367	478	250	192	390	h＜460
MRH-K2B200	367	478	250	192	390	h＜460

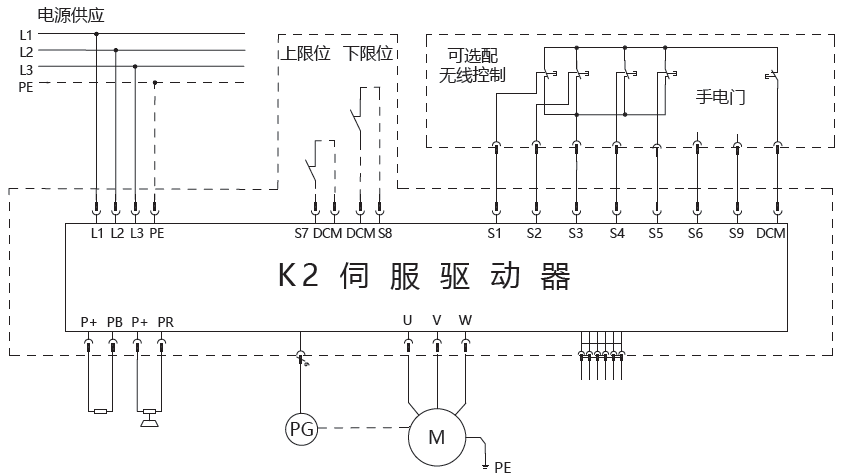

接线图Wiring diagram

注：仅供参考，实际线路以产品说明书为准
