悬臂吊起重机行车天车基本参数大全

编号

名词术语

定义(或说明)

示　　意　　图

1  质量和载荷参数

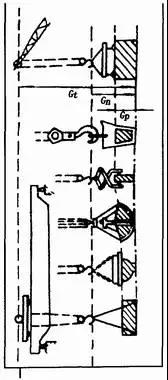

1．1

起重量G

被起升重物的质量

1．1．1

有效起重量Gp

起重机能吊起的重物或物料的净质量。对于幅度可变的起重机，根据幅度规定有效起重量

1．1．2

额定起重量Gn

起重机允许吊起的重物或物料，连同可分吊具(或属具)质量的总和(对于流动式起重机，包括固定在起重机上的吊具)。对于幅度可变的起重机，根据幅度规定起重机的额定起重量

1．1．3

总起重量Gt

起重机能吊起的重物或物料，连同可分吊具上的吊具或属具(包括吊钩、滑轮组、起重钢丝绳，以及在臂架或起重小车以下的其它吊物)的质量总和。对于幅度可变的起重机，根据幅度规定总起重量

1．1．4

最大起重量Gmax

起重机正常工作条件下，允许吊起的最大额定起重量

1．2

起重力矩M

幅度L和相应起吊物品重力Q的乘积

1．3

起重倾覆力矩MA

起吊物品重力Q和从载荷中心线至倾覆线距离A的乘积

1．4

起重机总质量Go

包括压重、平衡重、燃料、油液、润滑剂和水等在内的起重机各部分质量的总和

1．5

轮压P

一个车轮传递到轨道或地面上的最大垂直载荷(按工况不同，分为工作轮压和非工作轮压)

2  起重机尺寸参数

2．1

幅度L

起重机置于水平场地时，空载吊具垂直中心线至回转中心线之间的水平距离(非回转浮式起重机为空载吊具垂直中心线至船艏护木的水平距离)

2．1．1

最大幅度Lmax

起重机工作时，臂架倾角最小或小车在臂架最外极限位置时的幅度

2．1．2

最小幅度Lmin

臂架倾角最大或小车在臂架最内极限位置时的幅度

2．2

悬臂有效伸缩距l

离悬臂最近的起重机轨道中心线到位于悬臂端部吊具中心线之间的距离

2．3

起升高度H

  起重机水平停车面至吊具允许最高位置的垂直距离。

  ——对吊钩和货叉，算至它们的支承表面；

  ——对其它吊具，算至它们的最低点(闭合状态)。

  对桥式起重机，应是空载置于水平场地上方，从地面开始测定其起升高度。

2．4

下降深度h

  吊具最低工作位置与起重机水平支承面之间的垂直距离。

  ——对吊钩和货叉，从其支承面算起，

  ——对其它吊具，从其最低点算起(闭合状态)。

  桥式起重机从地平面起算下降深度。应是空载置于水平场地上方，测定其下降深度。

2．5

起升范围D

吊具最高和最低工作位置之间的垂直距离(D=H+h)

2．6

起重臂长度Lb

起重臂根部销轴至顶端定滑轮轴线(小车变幅塔式起重机为至臂端形位线)在起重臂纵向中心线方向的投影距离

2．7

起重机倾角

在起升平面内，起重臂纵向中心线与水平线的夹角

3  运动速度

3．1

起升(下降)速度Vn

稳定运动状态下，额定载荷的垂直位移速度

3．2

微速下降速度Vm
