为您提供合理的解决方案安全可靠 高效节能
规格齐全
设计合理
性价比高
服务保障





---



产品特点

轻便设计

结构小巧轻便，承重强

定位方便

旋转横移手动，更好定位

操作灵活

旋转灵活，轻松起吊



---



产品参数

多种规格 供您选择



---

产品细节

因为专注所以专业

立柱结构

采用高品质0235热轧无缝钢管，经抛丸、焊接、打磨、喷涂等多道工艺精制而成，每一处细节都彰显出我们对产品质量的严格要求

旋臂结构

采用原装深沟球轴承，工艺优良，性能可靠。标准的KBK轨道型材，简单的手动线性控制，方便灵活，最大载荷可达1T

手动小车

模块化生产，承载能力强拆装简单，坚固耐用。聚氨酷车轮具有良好的减震效果，让运行更加流畅平稳

起升机构

配合M&R环链电动葫芦实现良好的操作体验，同时我们整合了国内外多种优质电动葫芦任您选择您也可以指定品牌，自由组合


---



产品功能

手动控制 容易定位 操作轻便承重强 尺寸大 旋转可加限位

旋臂270°手动旋转覆盖扇形工作区间配环链电动葫芦左右手动行走起吊重物



---

使用说明

禁止随意操作

悬臂吊需由指定操作人员 熟悉本设备) 操作

严禁超载

起吊前确认所吊重物不许超过悬臂吊额定起吊重量

禁止歪拉斜拽

吊起重物时，重物必须在垂直位置

禁止站人

除操作员，悬臂吊旋转半径范围内及旋臂下禁止站人

禁止悬停时间过长

重物不得在空中悬停时间过长

严禁操作精力不集中

作业过程中不得干与此项工作无关的事情

严禁碰撞

操作人员须扶持重物，保持平衡，不得碰撞

禁止不归位

悬臂吊使用完毕后，吊具须摆放规整


---



安装说明

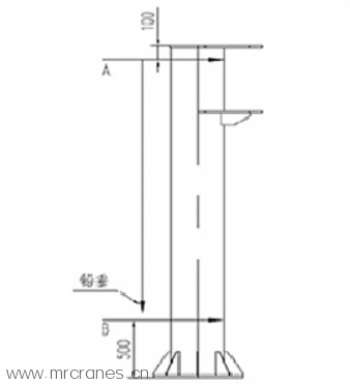

立柱安装

A)根据位置要求将立柱安装到位
B) 在立柱上A点，将铅垂固定于此处
C)在立柱B点，将铅垂放置于此处
D)确保A、B两点到立柱的距离一样
E)确保垂直度，环绕立柱重复步骤
F) 当立柱已调直，可将螺栓全部拧紧

悬臂安装

A)轴承装入上下耳板的钢镶套内
B)旋臂平行放入上下耳板内
C)回转轴，弹垫螺栓装入回转机构中
D)旋臂转动无阻碍，将上下螺栓紧固
E)用螺栓将回转机构的防尘盖紧固
F)将提升机构挂在悬臂手动小车上


---

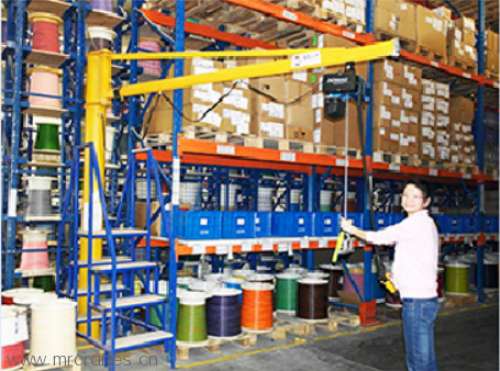

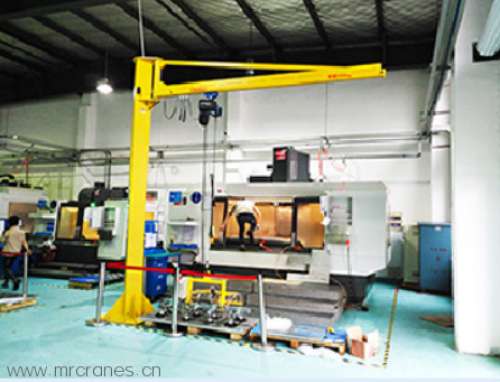

应用场景

实用的轻型工位吊装设备

适用于短距离 使用频繁 密集性吊运作业

机械加工

产线上料

零件装配

仓储搬运

---



包装说明

保证到您手中的产品完好无损

包装严实避免磕碰
