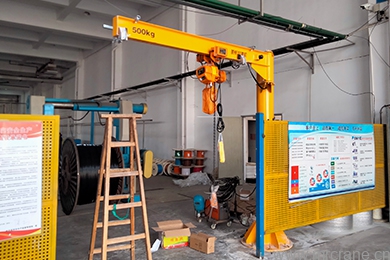

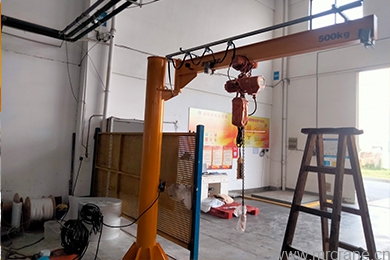

悬臂吊如何安装,附悬臂吊安装使用说明

（270度回转）

1．     旋臂吊基础制作

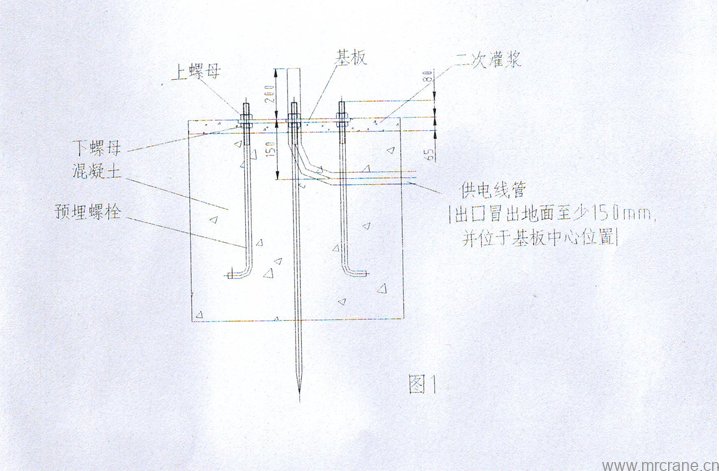

1.1.    基础预埋件的放置（如图1）

1.1.1.  将预埋螺栓及基板如图所示联接，基板或地面上部的预埋螺栓螺纹保证75mm～80mm，上下螺母要求拧紧。

1.1.2.  将拼装好的基础预埋件按施工图放入地坑内并固定好，其中一根加长预埋螺栓兼接地桩。

1.2  地坑混凝土的浇制

1.2.1.  离地面大约150mm处如图放置供电管（内径足以穿越供电线）。

1.2.2.  浇制混凝土，混凝土强度不小于C20（注意高度要低于地面大约65mm，露出混凝土部分的螺纹必须保持清洁）。

1.2.3.  混凝土保养3周后方可安装旋臂吊，最后二次灌浆与地面平整一致。

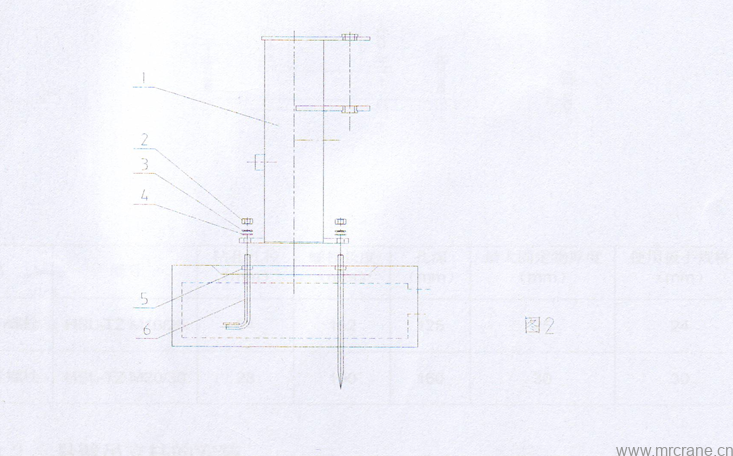

2． 旋臂吊立柱的安装（如图2，对有基础预埋件的旋臂吊）

2.1. 将柱子垂直吊起，底板孔对准基础螺栓，轻轻放下。

2.2. 用垫圈4，弹垫3和螺母件2固定柱子底板。

2.3. 轻轻拧紧螺母2。

2.4. 用水平尺测量立柱是否与地平垂直，同时测量立柱上旋臂支撑件1上平面是否水平，如不水平，通过调节螺母件2基础螺母5的高低使之保持水平。

2.5.  用扭力板手扭紧螺母。

2.6.  扭矩为M20：210 N·m，M24：320 N·m，M27：450 N·m

2.7.  M30：600 N·m，M36：1000 N·m

注意：

在调整水平时，千万不能将螺母件2拧掉，只能将它拧松，否则将会有立柱倾倒的危险。

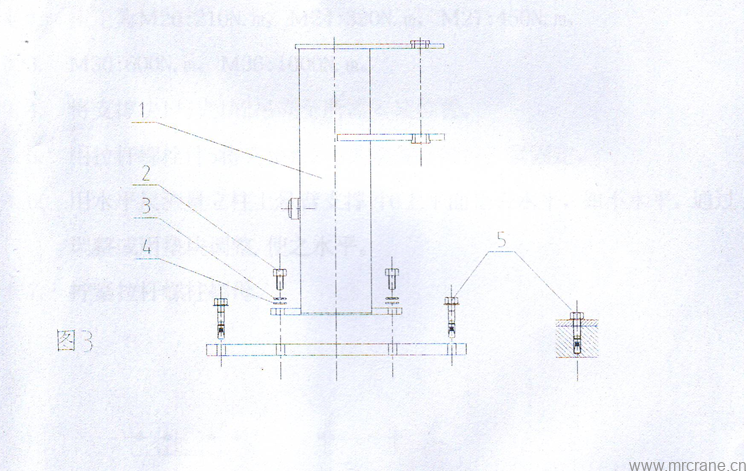

3．旋臂吊立柱的安装（如图3，对有大地板的旋臂吊）

3.1 旋臂吊基础大底板安装

3.1.1. 在须安装旋臂吊的混凝土地面上将大底板就位，调整水平。（地面混凝土强度不小于C20，厚度不小于200mm。）

3.1.2. 在大底板周遍孔内，用冲击钻在混凝土上打孔用以安装安卡锚栓，钻孔的参数按下图表。

3.1.3. 用件5安卡锚栓将大底板紧固。

品名 型号 钻孔孔径(mm) 螺栓长度(mm) 孔深(mm) 最大固定物厚度(mm) 使用扳手规格(mm)

重型安卡螺栓 HSL-TZM16/25 24 152 125 25 24

重型安卡螺栓 HSL-TZM20/30 28 190 160 30 30

3.2 旋臂吊立柱的安装

3.2.1. 将柱子垂直吊起，旋臂吊底板孔对准大底板孔，轻轻放下。

3.2.2. 用垫圈4，弹垫3和螺栓件2固定柱子底板。

3.2.3. 拧紧螺栓件2。

3.2.4. 用水平尺检验立柱是否垂直，如立柱不垂直，通过调整大底板的水平使立柱垂直。

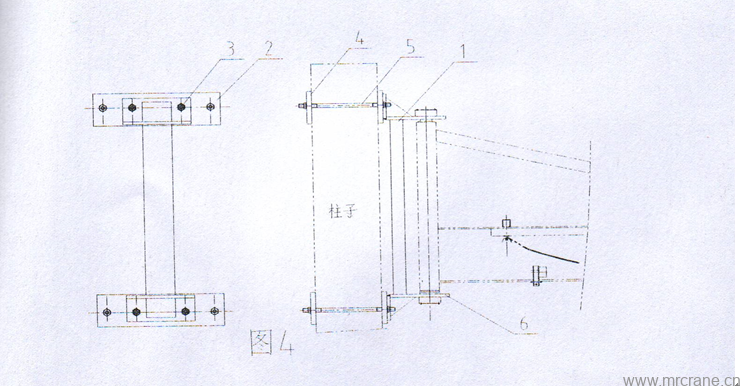

4.  墙壁吊支撑块的安装（BXDB型如图4）

4.1. 将支撑块1与夹块2用高强度螺栓件3用扭力板手拧紧。

4.2. 扭矩为M20：210N·m,  M24：320N·m,  M27：450N·m。

4.3.  M30：600N·m，M36：1000N·m。

4.4. 将支撑块1与夹块2吊高至所需安装位置。

4.5. 用拉杆螺栓件5将夹块件2与夹块件4轻轻拧紧固定。

4.6. 用水平尺测量立柱上旋臂支撑件6上平面是否水平，如不水平，通过调整或用垫块调整，使之水平。

4.7. 拧紧拉杆螺柱螺母。

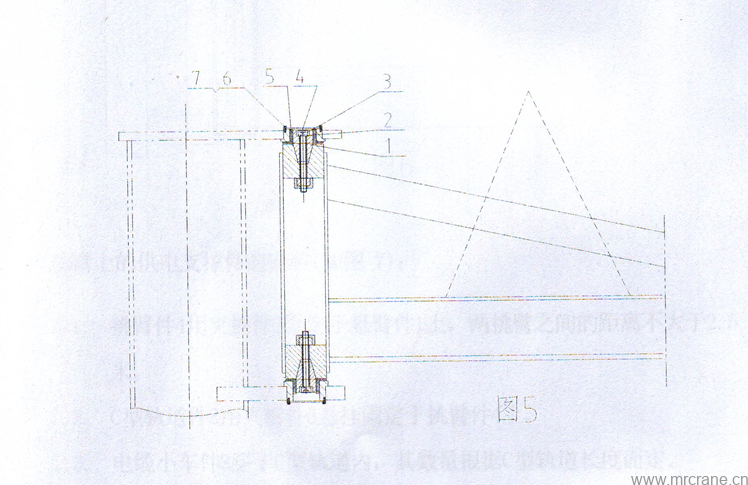

5. 旋臂的安装（如图5，对锥形转轴）

5.1. 清理锥形转轴1及与其配合的锥形孔表面的所有保护油脂，这样能保证其相互配合的可靠性。

5.2. 用吊车或叉车将旋臂安装到如图位置，并使旋臂在上下支座间间隙大致相同。

5.3. 将锥形转轴1穿过自润滑轴承件5穿入旋臂上的锥形孔内，同时用内六角螺栓3及弹簧垫片件2将锥形转轴1拧紧。

5.4. 将端盖板件4用螺栓件6、垫片件7将其固定。

*注意：

再次检验立柱是否垂直(用前面的方法)，否则再调整。

校对一下地脚螺母的扭矩是否正确。

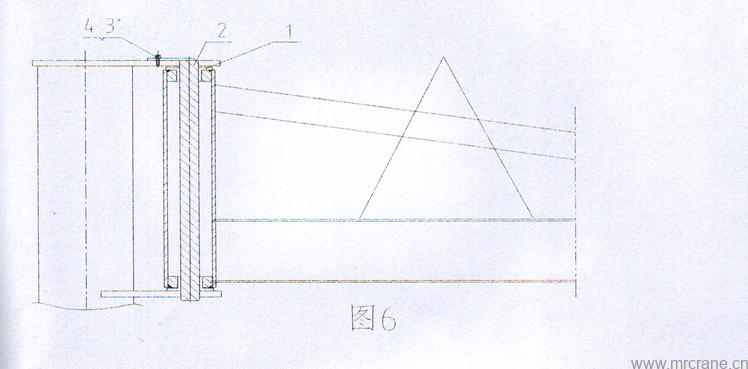

6.  旋臂的安装(如图6，对转柱)

6.1. 将件1自润滑轴承如图装配。

6.2. 用吊车或叉车安装到如图位置。

6.3. 将转柱件2如图穿过支撑孔及件1自润滑轴承。

6.4. 拧紧螺栓、垫片件3、4。

注意：

再次检验立柱是否垂直（用前面的方法），否则再调整。

校对一下地脚螺母的扭矩是否正确。

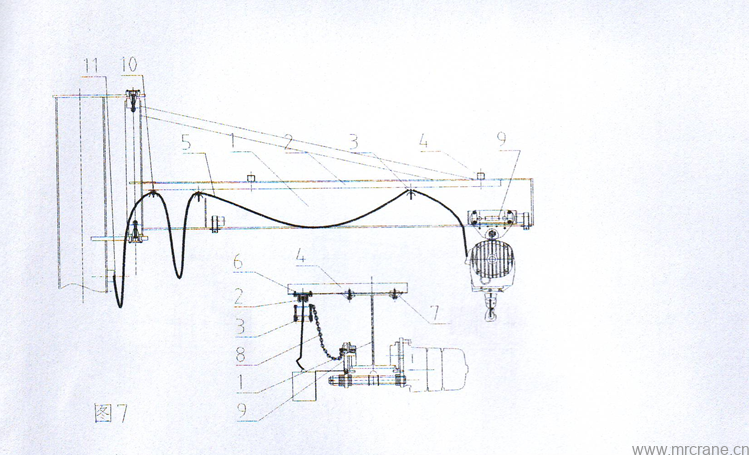

7.  旋臂上的供电支撑件的安装（如图7）：

7.1. 挑臂件4用夹板件7固定于旋臂件1上，两挑臂之间的距离不大于2.5米。

7.2. C型轨道件2用夹板件6悬挂固定于挑臂件4上。

7.3. 电缆小车件3穿于C型轨道内，其数量根据C型轨道长度而定。

7.4. 扁电缆件5穿在电缆小车件3内。具体为：当2辆小车靠得最近时，电缆线下垂大约800mm，然后夹紧。

7.5. 最外端的一部小车

7.6. 扁电缆一端部接进电动葫芦,另一端先用固定端夹件10固定在C型轨道端部，再穿入立柱，入口处用电缆固定件11固定。电缆下端接进立柱内总开关。

8.  总开关的安装

8.1.  总开关安装在立柱孔内，连接输入电缆及输出电缆。

8.2.  0位（OFF位）表示切断电源。1位（ON位）表示接通电源。

*注意事项：

确定所有结接头必须是牢固的。

保证结线头无法与立柱壁接触，否则将有触电的危险。

9．电动葫芦的安装

9.1. 调整垫片的顺序来调节电动葫芦走轮凸缘的间距，使之大于H型钢宽度1～3㎜。

9.2. 将电动葫芦走轮挂上(旋臂的前端向立柱方向)。

9.3. 将电缆接线头按图接进电动葫芦。

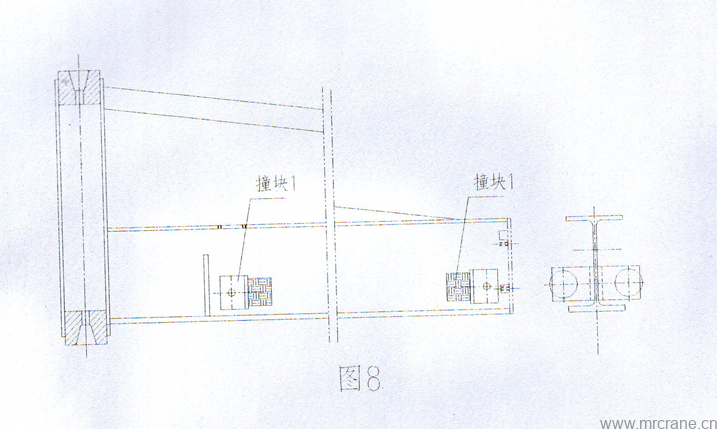

10. 走轮撞块的安装(如图所示图8)

11. 旋臂吊的使用

11.1. 旋臂吊必须有效接地。

11.2. 严禁在起吊物件时，旋臂下方严禁站人，以防危险。

11.3. 旋臂吊在使用一段时间后必须认真检查所有紧固螺栓是否松动，特别是地脚螺栓及墙臂吊的夹紧螺栓。如有松动，应拧紧后方可使用。

11.4. 电动葫芦的操作必须完全按照其操作说明书，起重链或起重钢丝绳必须定期加链条或钢丝绳油润滑以延长链绳使用寿命。

11.5. 严禁起吊超越旋臂范围内的物件，必须将其移至旋臂范围内方可起吊。

11.6. 严禁超载起吊。

11.7. 必须对设备进行定期的安全检查（每年要进行一次全面检查，对紧固件及安全装置每半年要进行一次检查），以确保产品的安全使用。
